Lüftungssysteme
für den sicheren Transport von Gasen im Nutzfahrzeug
Der Gesetzgeber fordert beim Transport von Gasflaschen eine Fahrzeugbelüftung mit freien Öffnungen. Sortimo bietet Ihnen ein Lüftungssystem, das zur Be- und Entlüftung eingesetzt werden kann.
Tests im Windkanal ergaben hervorragende Ergebnisse, die weit über die Forderungen des Gesetzgebers hinausgehen.
Belüftung
Entlüftung
Leichte Gase wie Acetylen können so problemlos nach oben entlüftet werden.
(Die Entlüftung ist auch bei z.B. Helium, Stickstoff, Wasserstoff,... nötig)
Zur einwandfreien Be- und Entlüftung nutzen Sie bitte eine der folgenden Kombinationen:
- Dachlüfter + Bodenlüfter (empfohlen bei Transport von schweren und leichten Gasen - meist verwendete Version)
- Dachlüfter + Seitenlüfter (empfohlen nur beim Transport von leichten Gasen)

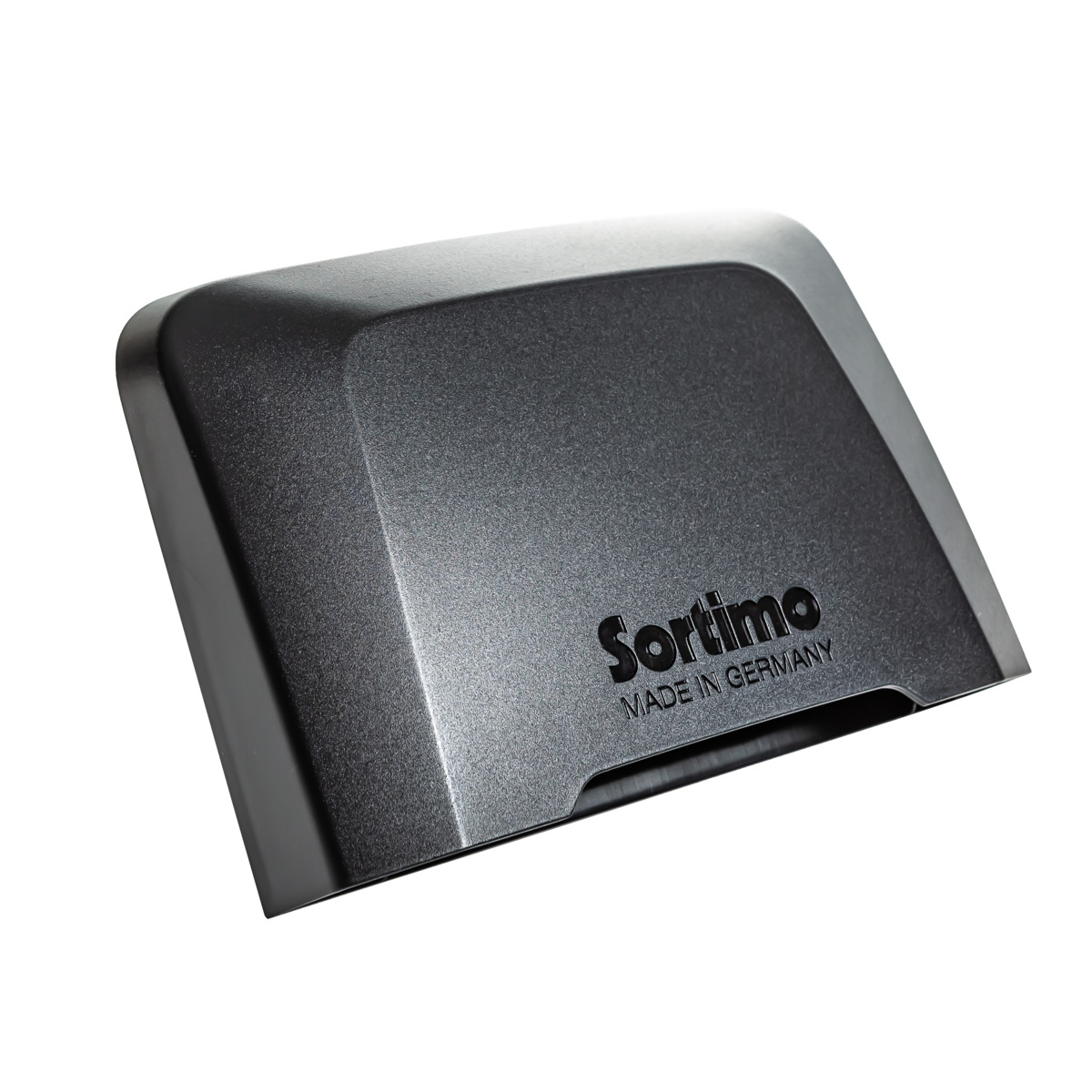

Kompakter Aufbau für Einbau an der Fahrzeugseitenwand3-teilig: Seitenlüfter, Dichtung, Lüftungsgitter (dient zum Abschluss im Innenraum bei vorhandener Wandverkleidung)der Seitenlüfter trägt auf der Außenseite nur um ca 48 mm aufLüftungsquerschnitt 55 cm²DEKRA geprüft in Kombination mit Bodenlüfter Rund nachADR / GGVSEB / RSEB (Stand 2019)DGUV (Information 210-001, Absatz 7.3.1, Stand 2012)Prüfzeugnis im Lieferumfang enthalten (siehe Anhang)Schlag- und witterungsbeständiger Kunststoff ASAlackier- und folierbar (keine Einschränkung bei Fahrzeugbeklebungen)Einfacher Einbau durch kreisrunden Ausschnitt (ø 100 mm), z.B. mittels Stanzwerkzeug oder LochsägeLieferumfang: Seitenlüfter, Dichtung, Lüftungsgitter, Schrauben und Kunststoffniete zur Befestigung, Montageanleitung und PrüfzeugnisMaße (BxTxH): 183 mm x 73 mm x 128 mmFarbe: SchwarzEinbauanleitung
Der Dachlüfter besteht aus UV-resistentem, schlagfestem Kunststoff und sorgt, in Kombination mit einem Boden- oder Seitenlüfter, für permanenten Frischluftdurchsatz, der die Anforderungen von Gastransporten nach der DGUV erfüllt. DEKRA geprüft in Kombination mit Bodenlüfter Rund.Aufgrund des aerodynamischen Designs wirkt er Geräuschentwicklung während der Fahrt entgegen.Es handelt sich bei diesem Dachlüfter um einen passiven Lüfter.Daher empfehlen wir ihn nicht für den Einbau in Campingbusse.Außenmaße (LxBxH) 135 x 97 x 72 mmFarbe: AnthrazitMaterial: ABS(Abbildungen ähnlich, Dekomaterial nicht enthalten)Einbauanleitung

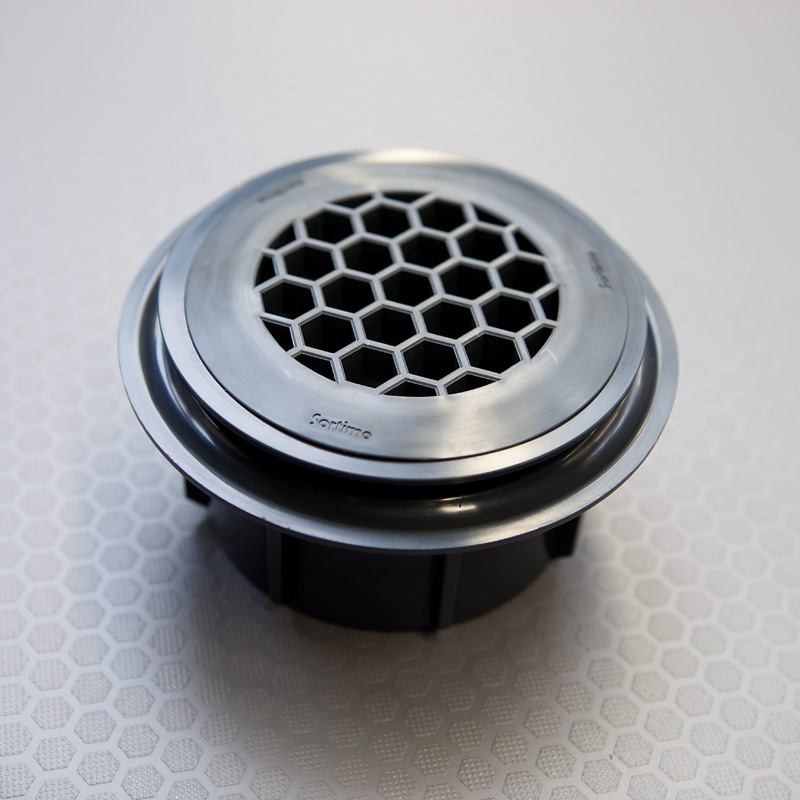

Der Sortimo Bodenlüfter Rund (Ø 100 mm) ist ein hochwertiges Produkt, das speziell für den Einsatz in Fahrzeugen entwickelt wurde. Es handelt sich um einen Lüfter, der in den Boden eines Fahrzeugs eingebaut wird, um für eine optimale Luftzirkulation in Kombination von einem Dachlüfter oder Seitenlüfter zu sorgen. Somit ist ein permanenter Frischluftdurchsatz gewährleistet, der die Anforderungen von Gastransporten nach der DGUV erfüllt. DEKRA geprüft in Kombination mit Dachlüfter schmal.Der Sortimo Bodenlüfter zeichnet sich durch sein rundes Design aus, das sich nahtlos in den Boden integrieren lässt und für eine ästhetisch ansprechende Optik sorgt.Die Montage des Sortimo Bodenlüfters Rund ist durch das integrierte Gewinde in der Regel einfach und unkompliziert. Er wird in den Boden eingelassen und entsprechend der Einbauanleitung des Herstellers befestigt.Außenmaße (LxBxH) 220 x 180 x 70 mmMaße (BxLxH): 112,6 x 112,6 x 100 mmFarbe: grau
Dachlüfter mit Doppelfunktion, wahlweise zur Be- oder Entlüftung.Aus UV-resistentem, schlagfestem Kunststoff, schwarz, lackierbar, wurde im Windkanal getestet.Dieser Dachlüfter besteht aus UV-resistentem, schlagfestem Kunststoff und verfügt über eine raffinierte Doppelfunktion. GastransportEr ist drehbar und kann somit wahlweise in Kombination mit einem Boden- oder Seitenlüfter, als Be- oder Entlüftungssystem dienen. Somit ist ein permanenter Frischluftdurchsatz, der die Anforderungen von Gastransporten nach der DGUV erfüllt, gewährleistet. Bei der Belüftung wird durch den Dachlüfter im Fahrzeug ein Überdruck erzeugt, der eine Ansammlung von schweren Gasen (z. B. Propan) durch den Boden- bzw. Seitenlüfter nach außen drückt.Bei Entlüftung hingegen wird durch einen Unterdruck frische Luft durch den Boden- bzw. Seitenlüfter angesaugt und leichte Gase (z. B. Acetylen) werden nach oben ausgespült. Bei Verbau von diesem Dachlüfter auf einem VW T5 ist ein Adapter zwingend erforderlich! Diesen finden Sie natürlich auch in unserem Shop.Drücken Sie einfach hier.Es handelt sich bei diesem Dachlüfter um einen passiven Lüfter.Daher empfehlen wir ihn nicht für den Einbau in Campingbusse.Die Be- und Entlüftungssysteme von Sortimo entsprechen den gesetzlichen Anforderungen!Maße (BxLxH): 360 x 240 x 165 mmMaterial: Kunststoff, StahlFarbe: schwarzEinbauanleitung
Der Sortimo Bodenlüfter ist ein innovatives Gerät, das speziell für den Einsatz in Fahrzeugen entwickelt wurde. Er dient zur Belüftung des Fahrzeuginnenraums. Der Bodenlüfter besteht aus Stahl und verfügt über eine robuste Konstruktion, die den Herausforderungen im Fahrzeugalltag standhält.Der Sortimo Bodenlüfter wird in den Fahrzeugböden verbaut. Er wurde speziell für den Einsatz in Nutzfahrzeugen entwickelt und eignet sich ideal für Handwerker, Service-Techniker und andere Berufsfahrer.Der auszuschneidende Bereich in der Bodenplatte ist viereckig, was seine Installation im Fahrzeugboden erleichtert. Der Lüfter erfüllt die Anforderungen für Gastransport nach der DGUV in Kombination von einem Dach- oder Seitenlüfter.Lüftungsfläche: ca. 100 cm².Maße (BxTxH): 152 x 160 x 163 mmMaterial: StahlFarbe: Silber

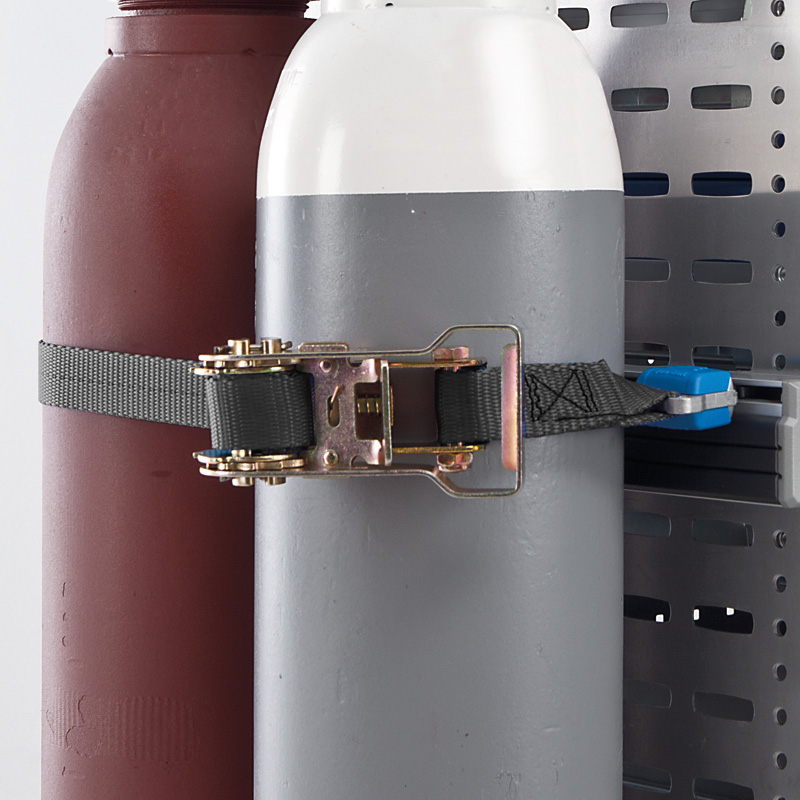

Ratschengurt mit ProSafe Haken für Gasflaschenhalterung.Gurtlänge ca. 930 mmLieferung ohne ProSafe Verzurrschiene.
Bodenlüfter rund Kunststoff glasfaserverstärkt, 2-tlg, inkl. Befestigungsmaterial, d=88 mm, h=85 mmmit sehr einfacher nachträglicher Montage durch die Bodenplatte und Karosserie.

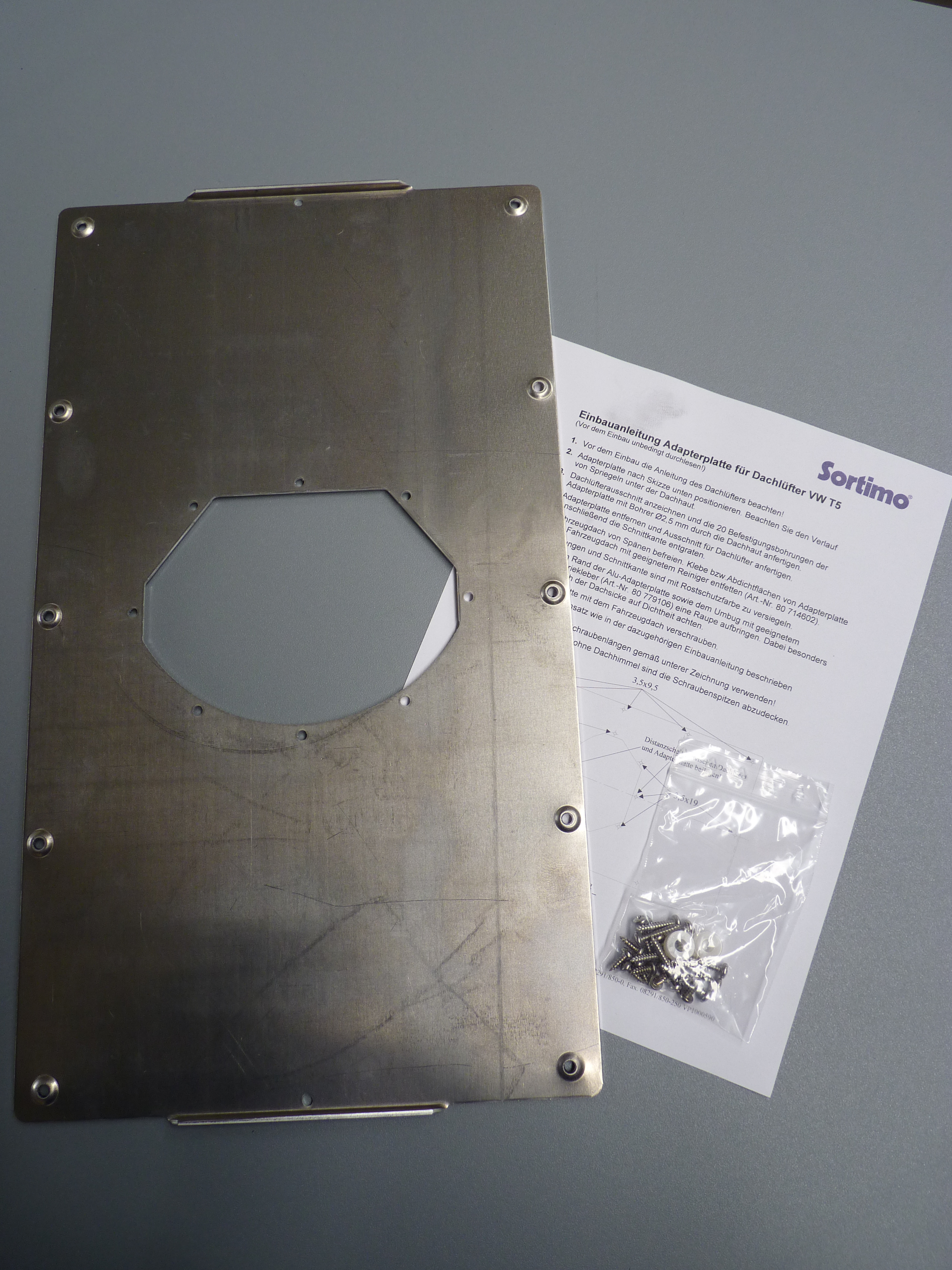

Maße (BxL): 438 x 250 mmDas zusätzliche Adapterstück zum Einbau eines Dachlüfters in einen VW T5.
